یجیاتیار کرتا ہےاسکوائر ایل ای ڈی پش بٹن سوئچ سافٹ ڈفیوزر پینل کنٹرول، ایک 16 ملی میٹر روشن پینل سوئچ جو صنعتی آٹومیشن آلات، برقی کابینہ اور مشین کنٹرول انٹرفیس کے لیے ڈیزائن کیا گیا ہے۔ مربوط LED اسٹیٹس انڈیکیشن کے ساتھ قابل اعتماد مکینیکل سوئچنگ کو یکجا کرتے ہوئے، یہ پش بٹن سوئچ ایک کمپیکٹ پینل کی تنصیب کے ڈھانچے کو برقرار رکھتے ہوئے آلات کے آپریٹرز کو واضح بصری فیڈ بیک حاصل کرنے میں مدد کرتا ہے۔
OEM مشین بنانے والوں اور صنعتی کنٹرول سسٹم انٹیگریٹرز کے لیے ڈیزائن کیا گیا، یہ روشن پش بٹن سوئچ ایک نرم ڈفیوزر لائٹ ٹرانسمیشن ڈھانچہ پیش کرتا ہے جو بٹن کی سطح پر ایل ای ڈی روشنی کی تقسیم کو بہتر بناتا ہے۔ روایتی روشن سوئچز کے مقابلے میں جو مرتکز برائٹنس پوائنٹس بنا سکتے ہیں، ڈفیوزر ڈیزائن ان ایپلی کیشنز کے لیے ایک ہموار بصری اشارہ فراہم کرتا ہے جن کے لیے آپریٹر کے متواتر تعامل اور واضح آلات کی حیثیت کی شناخت کی ضرورت ہوتی ہے۔
لچکدار رابطے کی ترتیب، ایل ای ڈی رنگ کے اختیارات اور حسب ضرورت صلاحیتوں کے ساتھ، Yijia آٹومیشن مشینری، ٹیسٹنگ آلات، برقی نظام اور خصوصی صنعتی ایپلی کیشنز کے لیے کنٹرول پینل کی مختلف ضروریات کو سپورٹ کرتا ہے۔
جدید صنعتی آلات میں، کنٹرول انٹرفیس کو قابل اعتماد کمانڈ ان پٹ اور فوری اسٹیٹس فیڈ بیک دونوں فراہم کرنا چاہیے۔ آپریٹرز کو اکثر پیداوار، معائنہ یا دیکھ بھال کے کاموں کے دوران مشین کے حالات کی فوری شناخت کرنے کی ضرورت ہوتی ہے۔ ایک اچھی طرح سے ڈیزائن کردہ روشن کنٹرول سوئچ جسمانی آپریشن کو بصری معلومات کے ساتھ مربوط کرنے میں مدد کرتا ہے۔
دیاسکوائر ایل ای ڈی پش بٹن سوئچ سافٹ ڈفیوزر پینل کنٹرولایک واحد کمپیکٹ جزو میں ایل ای ڈی الیومینیشن کے ساتھ پش بٹن میکانزم کو مربوط کرتا ہے۔ یہ مربوط ڈیزائن الگ الگ اشارے لیمپ کی ضرورت کو کم کرتا ہے جبکہ سازوسامان کے مینوفیکچررز کو صاف ستھرا اور زیادہ موثر کنٹرول پینل لے آؤٹ بنانے کی اجازت دیتا ہے۔
بٹن کیپ کے اندر نرم ڈفیوزر ڈھانچہ ایل ای ڈی لائٹ کو زیادہ یکساں طور پر تقسیم کرنے میں مدد کرتا ہے، جب ایک ہی کنٹرول پینل پر متعدد سوئچز ایک ساتھ نصب کیے جاتے ہیں تو بصری مستقل مزاجی کو بہتر بناتا ہے۔ یہ سوئچ کو ایپلی کیشنز کے لیے موزوں بناتا ہے جہاں آپریٹرز کو مشین کے افعال، آپریٹنگ حالات یا کنٹرول سگنلز کی واضح شناخت کی ضرورت ہوتی ہے۔
درج ذیل تکنیکی وضاحتیں انجینئرز، سازوسامان بنانے والوں اور برقی نظام کے انٹیگریٹرز کے لیے ضروری معلومات فراہم کرتی ہیں۔16 ملی میٹر اسکوائر پش بٹن سوئچصنعتی کنٹرول ایپلی کیشنز کے لیے درست مصنوعات کے انتخاب میں معاونت کے لیے پیرامیٹر مکینیکل ڈھانچہ، برقی رابطے کی کارکردگی اور پائیداری کی خصوصیات کا احاطہ کرتے ہیں۔
| پیرامیٹر کا زمرہ | تکنیکی پیرامیٹر | تفصیلات |
|---|---|---|
| بڑھتے ہوئے سائز | پینل کٹ آؤٹ قطر | 16 ملی میٹر |
| رابطہ کا مواد | مصر دات کی قسم سے رابطہ کریں۔ | اعلی معیار کی چاندی کا کھوٹ |
| الیکٹریکل ریٹنگ | موجودہ صلاحیت | 15A |
| سرکٹ کا ڈھانچہ | رابطہ کنفیگریشن | 1NO1NC / 2NO2NC اختیارات |
| مکینیکل لائف | مکینیکل آپریشن سائیکل | 500,000 سائیکل تک |
| برقی زندگی | الیکٹریکل سوئچنگ سائیکل | 100,000 سائیکل تک |
| تحفظ کی درجہ بندی | انگریس پروٹیکشن لیول | IP54 |
| مزاحمت سے رابطہ کریں۔ | برقی مزاحمت | ≤50mΩ |
اس روشن پش بٹن سوئچ کا تکنیکی ڈھانچہ صنعتی کنٹرول ایپلی کیشنز میں عام تقاضوں کے مطابق تیار کیا گیا ہے، بشمول قابل اعتماد سوئچنگ کارکردگی، کمپیکٹ انسٹالیشن اور واضح آپریٹر فیڈ بیک۔
سازوسامان کے مینوفیکچررز کے لیے، درست پش بٹن سوئچ کو منتخب کرنے کے لیے بڑھتے ہوئے طول و عرض، رابطے کی ترتیب، برقی ضروریات اور ماحولیاتی حالات کا جائزہ لینے کی ضرورت ہوتی ہے۔ Yijia کنفیگریشن سپورٹ فراہم کرتا ہے تاکہ صارفین کو ان کی مشینوں اور برقی نظاموں میں مناسب کنٹرول اجزاء کو ضم کرنے میں مدد ملے۔
صنعتی کنٹرول کے ماحول میں، ایل ای ڈی الیومینیشن نہ صرف ظاہری شکل میں بہتری کے لیے استعمال ہوتی ہے۔ کنٹرول سوئچ سے خارج ہونے والی روشنی اکثر سامان کی اہم معلومات، جیسے آپریٹنگ اسٹیٹس، اسٹینڈ بائی کنڈیشنز، انتباہی سگنل یا صارف کی تصدیق تک پہنچاتی ہے۔
روایتی روشن بٹن غیر مساوی چمک پیدا کر سکتے ہیں کیونکہ LED روشنی اندرونی روشنی کے منبع کے گرد مرکوز ہوتی ہے۔ جب ایک کنٹرول پینل پر ایک سے زیادہ سوئچ نصب کیے جاتے ہیں، تو متضاد روشنی بصری شناخت کو متاثر کر سکتی ہے اور انٹرفیس کی مجموعی ظاہری شکل کو کم کر سکتی ہے۔
دیاسکوائر ایل ای ڈی پش بٹن سوئچ سافٹ ڈفیوزر پینل کنٹرولبٹن کی سطح کے ذریعے ایل ای ڈی لائٹ کو زیادہ یکساں طور پر پھیلانے کے لیے ڈیزائن کردہ ڈفیوزر ڈھانچہ استعمال کرتا ہے۔ یہ ایک ہموار روشن علاقہ بنانے میں مدد کرتا ہے، جس سے آپریٹرز روزانہ مشین کے آپریشن کے دوران بٹن کی حیثیت کو زیادہ آرام سے پہچان سکتے ہیں۔
آٹومیشن کے سازوسامان کے مینوفیکچررز کے لیے، مسلسل روشنی کا ڈیزائن خاص طور پر اہم ہے کیونکہ کنٹرول پینل اکثر پیداواری عمل کے دوران بار بار چلائے جاتے ہیں۔ ایک واضح بصری سگنل آپریٹرز کو غیر ضروری تاخیر کے بغیر مشین کے حالات کو سمجھنے میں مدد کرتا ہے۔
بہت سی صنعتی مشینوں کو ایکشن انجام دینے کے بعد دستی آپریشن کمانڈز اور بصری تصدیق دونوں کی ضرورت ہوتی ہے۔ روایتی پینل ڈیزائن ان افعال کو حاصل کرنے کے لیے الگ الگ پش بٹن اور اشارے لیمپ استعمال کر سکتے ہیں، اجزاء کی مقدار اور وائرنگ کی پیچیدگی میں اضافہ کرتے ہیں۔
اس ایل ای ڈی پش بٹن سوئچ کا مربوط ڈھانچہ ایک جزو کے اندر سوئچنگ آپریشن اور روشنی کو یکجا کرتا ہے۔ یہ نقطہ نظر انجینئرز کو واضح آپریٹر فیڈ بیک کو برقرار رکھتے ہوئے پینل لے آؤٹ کو آسان بنانے کی اجازت دیتا ہے۔
کمپیکٹ آٹومیشن آلات کے لیے جہاں پینل کی جگہ محدود ہے، مربوط روشن سوئچز کنٹرول ان پٹ اور مشین اسٹیٹس کمیونیکیشن کو یکجا کرنے کے لیے ایک عملی حل فراہم کرتے ہیں۔
دی16 ملی میٹر ایل ای ڈی پش بٹن سوئچعام طور پر صنعتی آلات کے لیے منتخب کیا جاتا ہے جس کے لیے کمپیکٹ دستی کنٹرول، بصری اشارے اور قابل اعتماد سوئچنگ کارکردگی کی ضرورت ہوتی ہے۔ اس کا چھوٹا بڑھتا ہوا سائز اسے ایپلی کیشنز کے لیے موزوں بناتا ہے جہاں محدود پینل کی جگہ کے اندر کنٹرول کے افعال کو مؤثر طریقے سے ترتیب دیا جانا چاہیے۔
آٹومیشن سسٹم اکثر آپریٹرز کو واضح طور پر شناخت شدہ کنٹرول انٹرفیس کے ذریعے مشین کے افعال کو شروع کرنے، روکنے، دوبارہ ترتیب دینے یا مانیٹر کرنے کی ضرورت ہوتی ہے۔ روشن دھکا بٹن سوئچز آلات کے آپریشن کے دوران فوری بصری تاثرات فراہم کر سکتے ہیں۔
عام ایپلی کیشنز میں شامل ہیں:
الیکٹریکل انجینئرز کو اکثر کمپیکٹ پینل کے اجزاء کی ضرورت ہوتی ہے جو آپریشن اور دیکھ بھال کے دوران آسان شناخت کو برقرار رکھتے ہوئے کنٹرول کیبینٹ کے اندر نصب کیے جاسکتے ہیں۔
عام ایپلی کیشنز میں شامل ہیں:
جانچ، پیمائش اور خصوصی مینوفیکچرنگ اسکوائر ایل ای ڈی پش بٹن سوئچ سافٹ ڈفیوزر پینل کنٹرول کے عمل کے لیے استعمال ہونے والے آلات کو اکثر واضح آپریٹنگ فیڈ بیک کے ساتھ قابل اعتماد صارف انٹرفیس کی ضرورت ہوتی ہے۔
روشن ڈیزائن ایپلی کیشنز کو سپورٹ کرتا ہے جیسے:
ایک مناسب کنٹرول سوئچ کا انتخاب کرنے کے لیے پروڈکٹ کی ظاہری شکل کو جانچنے سے زیادہ کی ضرورت ہوتی ہے۔ انجینئرز کو مکمل مشین سسٹم کے ساتھ مطابقت کو یقینی بنانے کے لیے بجلی کی ضروریات، تنصیب کے حالات اور آپریٹنگ ماحول کا جائزہ لینے کی ضرورت ہے۔
16 ملی میٹر بڑھتے ہوئے ڈھانچے کو آلات کے پینل کٹ آؤٹ ڈیزائن سے مماثل ہونا چاہئے۔ تنصیب سے پہلے، انجینئرز کو پینل کی دستیاب جگہ، بڑھتے ہوئے موٹائی اور مکینیکل مطابقت کی تصدیق کرنی چاہیے۔
مختلف کنٹرول سرکٹس کو مختلف سوئچنگ ڈھانچے کی ضرورت ہوتی ہے۔ دستیاب 1NO1NC اور 2NO2NC کنفیگریشنز انجینئرز کو مشین کنٹرول منطق کے مطابق رابطہ کے مناسب انتظامات کو منتخب کرنے کی اجازت دیتی ہیں۔
ایل ای ڈی کا رنگ اور وولٹیج کا انتخاب سامان کے کنٹرول سسٹم اور آپریٹر اشارے کی ضروریات کے مطابق ہونا چاہیے۔ عام رنگ ایپلی کیشنز میں شامل ہیں:
مختلف مشین بنانے والوں اور سسٹم انٹیگریٹرز کو کنٹرول انٹرفیس کے لیے منفرد تقاضے ہو سکتے ہیں۔ معیاری سوئچز کو تیار آلات میں ضم ہونے سے پہلے برقی ترتیب، بٹن کی شناخت یا LED خصوصیات میں ایڈجسٹمنٹ کی ضرورت پڑ سکتی ہے۔
یجیا Industrial Electrical Co., Ltd. ان صارفین کے لیے حسب ضرورت سپورٹ فراہم کرتا ہے جن کو مخصوص روشن کنٹرول حل کی ضرورت ہوتی ہے۔
صنعتی آلات کے منصوبوں کے لیے، Yijia مختلف ترقیاتی مراحل کے ذریعے صارفین کی مدد کرتا ہے:

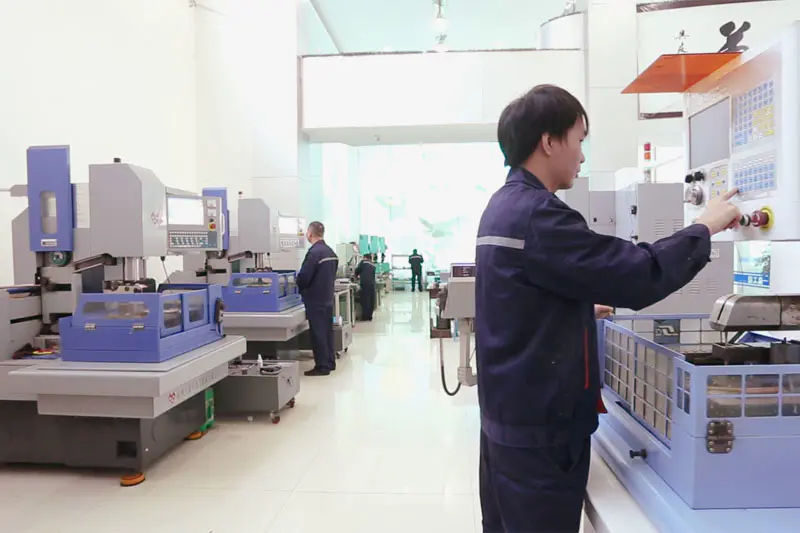

روشن پش بٹن سوئچ کی کارکردگی کا انحصار مکینیکل اجزاء، برقی رابطوں اور ایل ای ڈی اسمبلیوں کے درمیان ہم آہنگی پر ہوتا ہے۔ ایک صنعتی الیکٹریکل پرزہ تیار کرنے والے کے طور پر، Yijia Industrial Electrical Co., Ltd. مینوفیکچرنگ کے پورے عمل میں پیداوار کی مستقل مزاجی اور فعال تصدیق پر توجہ مرکوز کرتا ہے۔
اسکوائر ایل ای ڈی پش بٹن سوئچ سافٹ ڈفیوزر پینل کنٹرول کا کوالٹی کنٹرول حتمی ظاہری معائنہ تک محدود نہیں ہے۔ اس بات کو یقینی بنانے کے لیے اہم پیداواری مراحل کا جائزہ لیا جاتا ہے کہ ہر جزو صنعتی کنٹرول ایپلی کیشنز کی ضروریات کو پورا کرتا ہے، بشمول مکینیکل آپریشن، برقی کنکشن کا استحکام اور روشنی کی کارکردگی۔
مسلسل آپریٹنگ کارکردگی اور قابل اعتماد تنصیب کو برقرار رکھنے کے لیے سوئچ کے مکینیکل ڈھانچے کا معائنہ کیا جاتا ہے۔

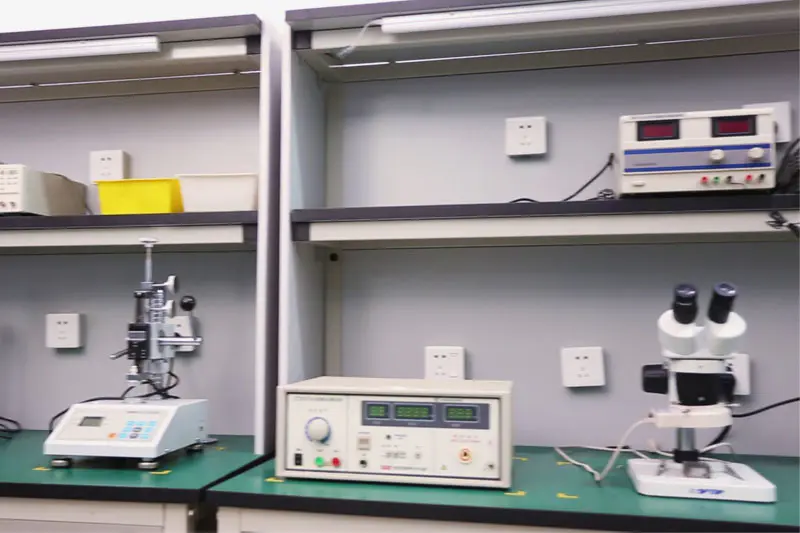

بجلی کی جانچ شپمنٹ سے پہلے سوئچنگ کی وشوسنییتا اور رابطے کی کارکردگی کی تصدیق میں مدد کرتی ہے۔
روشن سوئچز کے لیے، آپریٹر کی مستقل رائے کے لیے مستحکم LED کارکردگی ضروری ہے۔
یجیا ISO9001 کوالٹی مینجمنٹ کے طریقہ کار کی پیروی کرتا ہے اور بین الاقوامی مارکیٹ کی ضروریات کے مطابق تیار کردہ مصنوعات فراہم کرتا ہے، بشمول CE اور RoHS معیارات سے متعلق تعمیل کے تحفظات۔
صنعتی کنٹرول پینلز کو ڈیزائن کرتے وقت، انجینئر اکثر انٹیگریٹڈ روشن سوئچز اور انڈیکیٹر لیمپ کے ساتھ مل کر علیحدہ پش بٹنوں کے درمیان انتخاب کرتے ہیں۔ فرق کو سمجھنا مخصوص آلات کی ضروریات کے لیے موزوں ترین حل کا تعین کرنے میں مدد کرتا ہے۔
| موازنہ آئٹم | ایل ای ڈی پش بٹن سوئچ | الگ انڈیکیٹر لیمپ سسٹم |
|---|---|---|
| فنکشن انٹیگریشن | ایک جزو میں سوئچنگ آپریشن اور ایل ای ڈی اشارے کو یکجا کرتا ہے۔ | علیحدہ سوئچ اور اشارے کے اجزاء کی ضرورت ہے۔ |
| پینل کی جگہ کی ضرورت | کومپیکٹ تنصیب محدود پینل کی جگہ کے لیے موزوں ہے۔ | اضافی بڑھتے ہوئے عہدوں کی ضرورت ہے۔ |
| وائرنگ کا انتظام | پینل لے آؤٹ ڈیزائن کو آسان بنا سکتا ہے۔ | اضافی وائرنگ کنکشن کی ضرورت ہو سکتی ہے۔ |
| بصری مطابقت | انٹیگریٹڈ روشن ظہور | الگ الگ اجزاء کی ترتیب پر منحصر ہے۔ |
اسکوائر ایل ای ڈی پش بٹن سوئچ سافٹ ڈفیوزر پینل کنٹرول ایک روشن پینل سوئچ ہے جو ایل ای ڈی اسٹیٹس کے اشارے کے ساتھ دستی سوئچنگ آپریشن کو جوڑتا ہے۔ نرم ڈفیوزر ڈھانچہ بٹن کی سطح پر روشنی کی تقسیم کو بہتر بناتا ہے، آپریٹرز کو کنٹرول سگنلز کو زیادہ واضح طور پر شناخت کرنے میں مدد کرتا ہے۔
ایک نرم ڈفیوزر اندرونی روشنی کے منبع سے مرتکز برائٹنس پوائنٹس کو کم کرکے LED لائٹ کو زیادہ یکساں طور پر تقسیم کرنے میں مدد کرتا ہے۔ یہ ایک ہموار روشن سطح بناتا ہے اور صنعتی کنٹرول پینلز پر بصری مستقل مزاجی کو بہتر بناتا ہے۔
اس پش بٹن سوئچ کو 16 ملی میٹر کے بڑھتے ہوئے ڈھانچے کے ساتھ ڈیزائن کیا گیا ہے، جس سے یہ کمپیکٹ انڈسٹریل کنٹرول پینلز، آٹومیشن آلات کے انٹرفیس اور برقی کیبینٹ کے لیے موزوں ہے جہاں تنصیب کی جگہ محدود ہے۔
دستیاب رابطہ کنفیگریشنز میں 1NO1NC اور 2NO2NC کے اختیارات شامل ہیں۔ انجینئرز آلات کنٹرول سرکٹ کی ضروریات کے مطابق مناسب رابطہ ڈھانچہ منتخب کرسکتے ہیں۔
جی ہاں Yijia گاہک کی ضروریات کے مطابق LED حسب ضرورت کی حمایت کرتا ہے، بشمول LED رنگ، وولٹیج کے اختیارات اور مختلف مشین کنٹرول ایپلی کیشنز کے لیے اشارے کنفیگریشنز۔
روشن پش بٹن سوئچ عام طور پر صنعتی ایپلی کیشنز میں استعمال ہوتے ہیں جہاں آپریٹرز کو دستی کنٹرول اور بصری فیڈ بیک دونوں کی ضرورت ہوتی ہے، بشمول:
انجینئرز کو روشن پش بٹن سوئچ کو منتخب کرنے سے پہلے بڑھتے ہوئے سائز، رابطے کی ترتیب، برقی درجہ بندی، ایل ای ڈی کی ضروریات، تنصیب کے ماحول اور کنٹرول سسٹم کی مطابقت پر غور کرنا چاہیے۔
مناسب ترتیب کی سفارش کرنے کے لیے، صارفین تکنیکی تشخیص کے لیے درج ذیل معلومات فراہم کر سکتے ہیں:
یجیا Industrial Electrical Co., Ltd. آٹومیشن ایکویپمنٹ مینوفیکچررز، مشینری سپلائرز اور برقی نظام کے انٹیگریٹرز کے لیے پینل ماونٹڈ کنٹرول اجزاء تیار اور تیار کرتی ہے۔
دیاسکوائر ایل ای ڈی پش بٹن سوئچ سافٹ ڈفیوزر پینل کنٹرولعملی صنعتی ضروریات کو یکجا کرتا ہے بشمول:
قابل اعتماد سوئچنگ کارکردگی، واضح آپریٹر فیڈ بیک اور لچکدار حسب ضرورت پر توجہ مرکوز کرتے ہوئے، Yijia صنعتی آٹومیشن سسٹم، مشین انٹرفیس اور حسب ضرورت برقی ایپلی کیشنز کے لیے روشن کنٹرول حل فراہم کرتا ہے۔
